Risikoanalyse nach Druckgeräterichtlinie Anhang I: Vorlage (Excel)
Die Druckgeräterichtlinie schreibt für die Risikoanalyse keine Form vor: Nach Anhang I, Vorbemerkung 3 muss der Hersteller die druckbedingten Gefahren und Risiken seines Geräts ermitteln und es danach auslegen und bauen. Diese Vorlage ordnet Anhang I Nr. 1 bis 7 als 50 Prüfpunkte mit Fundstelle — Sie tragen je Zeile Gefährdung, Maßnahme und Nachweis ein.
- 50 Prüfpunkte zu Anhang I Nr. 1 bis 7 — als Fragen in eigenen Worten, mit Fundstelle je Zeile
- Spalten für Gefährdung, Maßnahme, Nachweis, Verantwortlich und Status, Auswahllisten für „zutreffend?“ und Status
- Anleitung, ausgefülltes Beispielblatt für einen fiktiven Druckbehälter und Hinweise zu Art. 4 Abs. 3

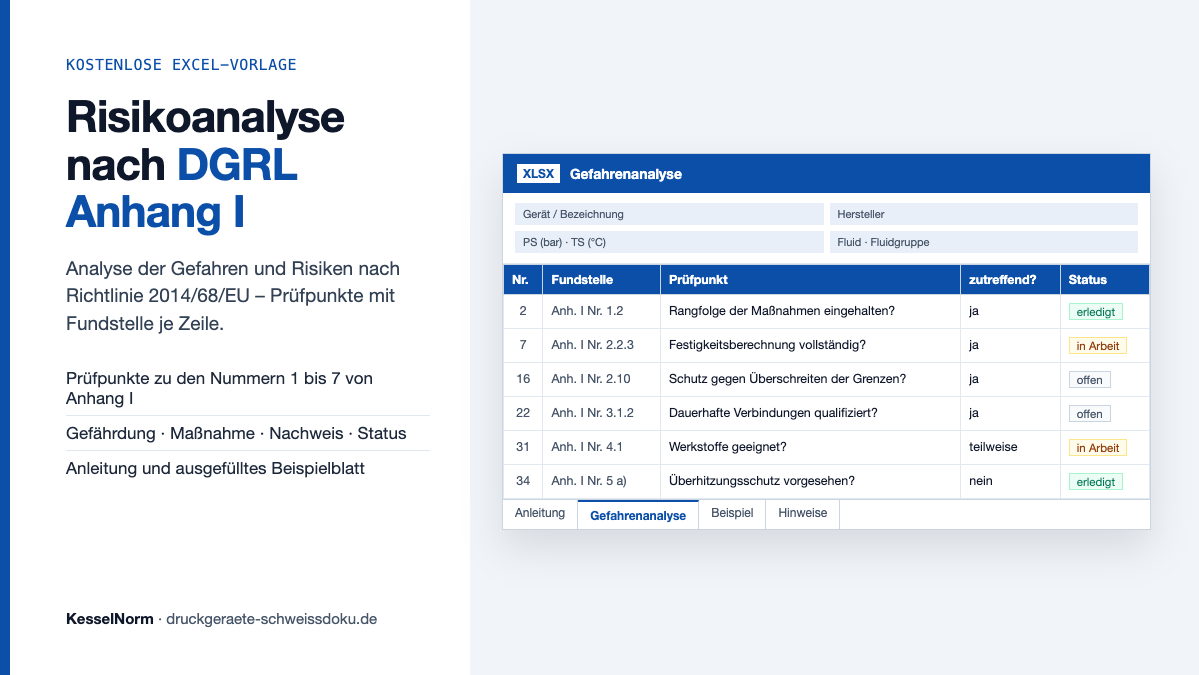

Risikoanalyse DGRL Anhang I – Excel-Vorlage
Kostenloser Download (XLSX) — der Link erscheint nach Eingabe Ihrer E-Mail-Adresse.
Download per E-Mail freischalten
Was die Vorlage enthält
Anleitung
Gefahrenanalyse
Beispiel
Hinweise
- Anhang I Nr. 1 — Allgemeines
- 3 Prüfpunkte (Nr. 1.1 bis 1.3)
- Anhang I Nr. 2 — Entwurf
- 17 Prüfpunkte (Nr. 2.1 bis 2.12)
- Anhang I Nr. 3 — Fertigung
- 10 Prüfpunkte (Nr. 3.1.1 bis 3.4)
- Anhang I Nr. 4 — Werkstoffe
- 3 Prüfpunkte (Nr. 4.1 bis 4.3)
- Anhang I Nr. 5 — Befeuerte oder anderweitig beheizte Druckgeräte mit Überhitzungsrisiko
- 5 Prüfpunkte (Nr. 5 a) bis 5 e))
- Anhang I Nr. 6 — Rohrleitungen
- 7 Prüfpunkte (Nr. 6 a) bis 6 g))
- Anhang I Nr. 7 — Besondere quantitative Anforderungen
- 5 Prüfpunkte (Nr. 7.1.2 bis 7.5)
Vorschau: die Prüfpunkte zu Nr. 1 und Nr. 4
Anhang I Nr. 1 — Allgemeines
Anh. I Nr. 1.1
Ist das Gerät so ausgelegt, gefertigt, geprüft und – soweit vorgesehen – ausgerüstet und installiert, dass es sicher ist, wenn es nach der Betriebsanleitung des Herstellers oder unter vernünftigerweise vorhersehbaren Bedingungen in Betrieb genommen wird?
Anh. I Nr. 1.2
Folgen die gewählten Lösungen der vorgegebenen Rangfolge: zuerst Gefahr beseitigen oder verringern, dann Schutzmaßnahmen gegen nicht vermeidbare Gefahren, zuletzt Benutzer über Restgefahren und besondere Maßnahmen bei Installation und Benutzung informieren?
Anh. I Nr. 1.3
Ist eine bekannte oder vorhersehbare Fehlanwendung ermittelt und konstruktiv verhindert – und, wo das nicht möglich ist, durch eine angemessene Warnung abgedeckt?
Anhang I Nr. 4 — Werkstoffe
Anh. I Nr. 4.1
Haben die Werkstoffe drucktragender Teile Eigenschaften für alle vorhersehbaren Betriebs- und Prüfbedingungen – ausreichend duktil und zäh (ggf. Nr. 7.5), so gewählt, dass es nicht zum Sprödbruch kommt (oder mit Maßnahmen, wenn ein spröder Werkstoff verwendet werden muss), chemisch beständig gegen das Fluid, ohne wesentliche Alterung, für die Verarbeitung geeignet und ohne nachteilige Wirkungen bei der Verbindung unterschiedlicher Werkstoffe?
Anh. I Nr. 4.2
Hat der Hersteller die Berechnungskennwerte und wesentlichen Werkstoffeigenschaften festgelegt und in den technischen Unterlagen belegt, wie die Werkstoffvorschriften eingehalten werden (harmonisierte Norm, europäische Werkstoffzulassung oder Einzelgutachten) – bei Kategorie III und IV mit besonderer Bewertung eines Einzelgutachtens durch die notifizierte Stelle?
Anh. I Nr. 4.3
Liegen für alle Werkstoffe Bescheinigungen des Werkstoffherstellers über die Übereinstimmung mit der Vorschrift vor – für die wichtigsten drucktragenden Teile ab Kategorie II als Bescheinigung mit spezifischer Prüfung?
Worauf die Vorlage aufbaut
Nach Anhang I, Vorbemerkung 3 ermittelt der Hersteller die druckbedingten Gefahren und Risiken seines Geräts und legt es unter Berücksichtigung dieser Analyse aus und baut es. Die Pflichten aus den wesentlichen Sicherheitsanforderungen gelten nur, wenn die jeweilige Gefahr unter den vom Hersteller vernünftigerweise vorhersehbaren Bedingungen auftritt (Vorbemerkung 2) — deshalb beginnt jede Zeile mit der Frage, ob der Punkt zutrifft.
Für die Maßnahmen gibt Nr. 1.2 eine Rangfolge vor: zuerst die Gefahr beseitigen oder verringern, dann Schutzmaßnahmen gegen nicht vermeidbare Gefahren, zuletzt die Benutzer über Restgefahren informieren. Die Spalte „Maßnahme“ folgt dieser Reihenfolge, die Spalte „Nachweis/Dokument“ nennt das Dokument, das die Maßnahme in den technischen Unterlagen belegt — etwa Festigkeitsberechnung, Zeichnung, Schweißanweisung oder Betriebsanleitung.
Was der Richtlinientext im Einzelnen verlangt und in welchen Modulen von Anhang III die Risikoanalyse ausdrücklich genannt wird, steht auf der Seite Risikoanalyse nach Druckgeräterichtlinie: was Anhang I und Anhang III verlangen.
Muster: So sieht ein ausgefüllter Prüfpunkt aus
- Anhang I Nr. 2.6 — Prüfpunkt trifft zu
Gefährdung: Innenkorrosion durch Kondensat am Behälterboden
Maßnahme: Korrosionszuschlag in der Berechnung; Kondensatablass am tiefsten Punkt (Nr. 2.5)
Nachweis: Festigkeitsberechnung; Zeichnung
Verantwortlich / Status: Konstruktion · in Arbeit
- Anhang I Nr. 5 — Prüfpunkt trifft nicht zu
Gefährdung: entfällt: unbeheizter Behälter, kein Überhitzungsrisiko
Nachweis: Begründung in dieser Analyse
Verantwortlich / Status: Konstruktion · erledigt
Die Zeilen sind frei erfunden und zeigen nur den Aufbau; für Ihr Gerät tragen Sie eigene Gefährdungen und Maßnahmen ein. Eine Pflichtform für das Muster gibt die Richtlinie nicht vor (siehe „Häufige Fragen“). Die Excel-Datei mit dem vollständigen Beispielblatt und allen 50 Prüfpunkten erhalten Sie kostenlos nach Eingabe Ihrer E-Mail-Adresse.
So füllen Sie die Vorlage aus
- Gerätedaten im Kopf eintragen: PS, TS, Volumen bzw. Nennweite, Fluid und Fluidgruppe nach Art. 13. Die Kategorie tragen Sie nur ein, wenn sie bereits feststeht — die Vorlage leitet sie nicht her; die Einstufung erklärt die Seite Einstufung nach Druckgeräterichtlinie: Kategorien I bis IV.
- Je Prüfpunkt „zutreffend?“ wählen. Bei „nein“ in der Spalte Gefährdung kurz begründen, warum der Punkt entfällt — etwa Nr. 5 bei einem unbeheizten Behälter.
- Gefährdung konkret beschreiben, Maßnahme in der Rangfolge von Nr. 1.2 festlegen und das belegende Dokument nennen.
- Verantwortliche benennen und den Status pflegen, bis jede zutreffende Zeile auf „erledigt“ steht.
Was die Vorlage nicht leistet
Die Vorlage dient der Strukturierung und ersetzt keine Konformitätsbewertung. Welche Module anzuwenden sind, richtet sich nach der Kategorie (Art. 14); ob ein Gerät die Anforderungen erfüllt, wird im jeweiligen Konformitätsbewertungsverfahren beurteilt, nicht in der Tabelle. Sie ist keine Rechtsberatung; maßgeblich ist der Text der Richtlinie 2014/68/EU.
Die Risikoanalyse nach Anhang I ist Sache des Herstellers. Welche Prüfungen der Betreiber vor der Inbetriebnahme und wiederkehrend veranlassen muss, regelt die Betriebssicherheitsverordnung — dafür gibt es den Prüfpflicht-Check für Druckbehälter: ZÜS oder befähigte Person, welche Frist.
Weiterlesen: Druckgeräterichtlinie 2014/68/EU für Hersteller · Spannungsarmglühen: Temperatur und Haltezeit je Werkstoffgruppe
Quellen
- Richtlinie 2014/68/EU vom 15. Mai 2014 (Druckgeräterichtlinie), Anhang I (Vorbemerkungen 2 und 3, Nr. 1 bis 7), Art. 4 Abs. 3, Art. 13 und Art. 14, Anhang III — Volltext bei EUR-Lex.
- Betriebssicherheitsverordnung, Anhang 2 Abschnitt 4 (Prüfungen beim Betreiber) — nur für die Abgrenzung zur Betreiberseite genannt.
Häufige Fragen
- Gibt es ein Muster für die Risikoanalyse nach Druckgeräterichtlinie?
- Die Richtlinie schreibt kein Muster vor, aber diese Seite zeigt eines: Die Excel-Vorlage enthält neben den 50 Prüfpunkten ein Beispielblatt mit ausgefüllten Zeilen für einen fiktiven Druckbehälter. Zwei dieser Zeilen sehen Sie oben im Abschnitt „Muster“. Die Datei ist kostenlos und wird nach Eingabe Ihrer E-Mail-Adresse freigeschaltet.
- Schreibt die Druckgeräterichtlinie diese Form vor?
- Nein. Anhang I, Vorbemerkung 3 verpflichtet den Hersteller zu einer Analyse der Gefahren und Risiken, Anhang III verlangt in den technischen Unterlagen mehrerer Module eine geeignete Risikoanalyse und -bewertung. Eine Methode oder ein Formular nennt der Text nicht — die Vorlage ist ein möglicher Aufbau, den der Hersteller an sein Gerät anpasst.
- Bildet die Vorlage den ganzen Anhang I ab?
- Sie fasst die Nummern 1 bis 7 in 50 Prüfpunkten zusammen, auf Ebene der Nummern und Unterpunkte und in eigenen Worten. Aufzählungen und Einzelheiten innerhalb einer Nummer stehen nur im Richtlinientext; maßgeblich ist der Wortlaut von Anhang I, auf den die Fundstelle je Zeile verweist.
- Muss ich die Abschnitte 5 und 6 ausfüllen?
- Nur, wenn sie für das Gerät gelten: Nr. 5 betrifft befeuerte oder anderweitig beheizte Druckgeräte mit Überhitzungsrisiko, Nr. 6 Rohrleitungen nach Art. 4 Abs. 1 Buchstabe c. Sonst wählen Sie „nein“ und begründen kurz, warum der Abschnitt entfällt — das Beispielblatt zeigt das.
- Gilt Anhang I auch für Geräte unterhalb der Grenzwerte?
- Grundsätzlich nein. Druckgeräte und Baugruppen, die höchstens die Grenzwerte nach Art. 4 Abs. 1 Buchstaben a, b und c sowie Abs. 2 erreichen, müssen nach Art. 4 Abs. 3 nach der in einem Mitgliedstaat geltenden guten Ingenieurpraxis ausgelegt und hergestellt werden und eine ausreichende Betriebsanleitung erhalten; die CE-Kennzeichnung nach Art. 18 dürfen sie nicht tragen (unbeschadet anderer EU-Harmonisierungsvorschriften). Eine Ausnahme nennt Art. 4 Abs. 2 Unterabsatz 2: Baugruppen für die Erzeugung von Warmwasser mit höchstens 110 °C, die von Hand mit festen Brennstoffen beschickt werden und deren PS·V größer als 50 bar·L ist, müssen die wesentlichen Sicherheitsanforderungen der Nummern 2.10, 2.11, 3.4, 5 Buchstabe a und 5 Buchstabe d des Anhangs I erfüllen. Die Vorlage kann trotzdem helfen, die Überlegungen zu ordnen.
- Was hat die Risikoanalyse mit der Prüfpflicht beim Betreiber zu tun?
- Die Risikoanalyse ist Pflicht des Herstellers nach der Druckgeräterichtlinie. Welche Prüfungen der Betreiber einer Druckanlage in Deutschland veranlassen muss und wer sie durchführt, regelt die Betriebssicherheitsverordnung (Anhang 2 Abschnitt 4) — dafür gibt es den Prüfpflicht-Check auf dieser Website.
